A lei de Ohm consiste no seguinte: “Num circuito elétrico fechado, a intensidade de corrente elétrica é diretamente proporcional à tensão aplicada ao circuito e inversamente proporcional à resistência do mesmo”.

A fórmula matemática é a seguinte: I = U / R onde: I = intensidade de corrente em amperes; U = tensão aplicada ao circuito em volts; R = resistência equivalente do circuito em ohms.

Vejamos o seguinte exercício: Um circuito com uma resistência equivalente a 180Ω, aplica-se uma tensão de 24 V. Qual a corrente que flui pelo circuito?

I = U / R = 24 / 180 = 0,13333A ou 133mA

Podemos jogar com esta fórmula e obter outras duas: U = I x R e R = U / I

Olhando para as imagens seguintes vamos analisar o circuito da aula 3:

Chamo a atenção para esta última imagem, no que concerne à característica típica de um díodo, podemos ver que um LED vermelho liga aos 2V (Ver aula dois - características dos LEDs). Daí que se tenha usado este valor para os cálculos.

Também foi referido na aula dois qua a média de intensidade de corrente (I) de um LED é de 20mA.

Nestes cálculos deu 9mA, porquê?

A razão pela qual deu 9mA foi a resistência que se usou, esta é de 330Ω.

Vai interferir no funcionamento do LED?

 Pode interferir na luminosidade do LED, mas, ao mesmo tempo, vai garantir que o seu ciclo de vida seja maior.

Aproveitando que falamos de resistências, não devemos esquecer as Leis de Kirchhoff em circuitos elétricos com mais de que uma resistência, estando estas em série ou paralelo (ver teoria em R1 - Eletrónica: Grandezas físicas e elétricas).

Podemos ver, no exemplo seguinte, que existem 4 resistências em série:

Podemos criar um circuito equivalente apenas com uma resistência:

Req = R1 + R2 + R3 + R4.

Red = 10Ω + 30Ω + 20Ω + 40Ω

Req = 100Ω

Não esquecer que neste tipo de circuito existem três características a ter em conta:

• A corrente é a mesma em qualquer ponto do circuito;
• Existe apenas um caminho para a circulação da corrente elétrica;
• O funcionamento de qualquer um dos consumidores depende do funcionamento dos consumidores restantes.

Num circuito paralelo, a corrente elétrica total é igual à soma das correntes parciais.

Para achar uma resistência equivalente para este circuito teríamos que efetuar alguns cálculos:

Req = (R1 * R2 * R3 * R4) / (R1 + R2 + R3 + R4)

Req = (10Ω * 30Ω * 20Ω * 40Ω) / (10Ω + 30Ω + 20Ω + 40Ω)

Req = 2400Ω

Até este momento os circuitos criados utilizam apenas resistências.

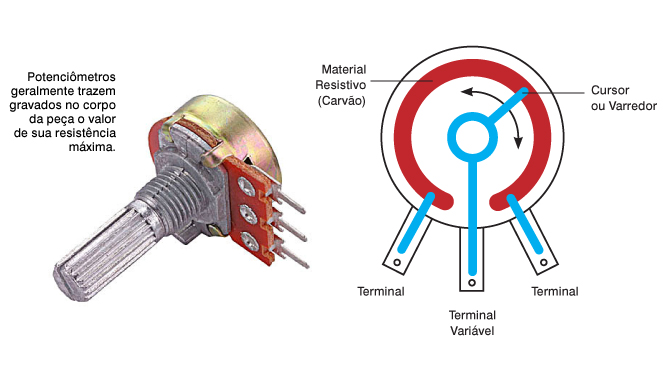

Vamos agora ver um novo conceito: potenciómetros - um potenciómetro é como uma resistência que podemos aumentar ou diminuir o seu valor, isto é, podemos ajustar o valor da resistência ao circuito. Este é constituído por três conetores.

Analisando esta última imagem podemos fazer a seguinte leitura: o potenciómetro vai receber, por exemplo, 5V no pino de topo, este valor irá percorrer o nosso potenciómetro até R1. Neste ponto teremos de ver como está colocado o regulador, se estiver virado todo para a esquerda temos: R1 = 5V; R2 = 0V; Vout = 0V; se o regulador estiver todo virado para a direita temos: R1 = 0V; R2 = 5V; Vout = 5V.

Na próxima aula vamos ver um exemplo prático de como funciona.

Espero que tenham gostado da aula e cá vos espero na próxima. Obrigado.
