Nesta etapa, o foco recai na automação da ventilação nas diferentes divisões da casa. Através da implementação de circuitos com módulos de relé e programação em Arduino. Pretendemos criar um sistema que permita aos utilizadores gerir remotamente a ventilação, otimizando o ambiente interno de cada área de forma personalizada e eficaz, promovendo assim uma atmosfera confortável e controlada.

Aspetos a ter em conta:

• 1

  Ventoinha

  Esta funciona com uma corrente de 12V, tornando necessário o uso de uma fonte de corrente externa, uma vez que o Arduino tem suporte apenas até 5V.
• 2

  Relé

  Para controlar o funcionamento da ventoinha (ligar/desligar), será necessário um relé. Este componente recebe o sinal do Arduino, gerindo a energia da fonte externa para a ventoinha.
• 3

  Diodo

  Será melhor usar um diodo, especialmente quando uma fonte de 9V está em uso, para prevenir danos causados por inversão de polaridade, garantindo assim uma operação mais segura e estável do sistema.

Antes de dar início a qualquer etapa, o nosso primeiro passo deve ser o levantamento do material que vamos necessitar para a execução da mesma. Neste caso, vamos precisar do seguinte material:

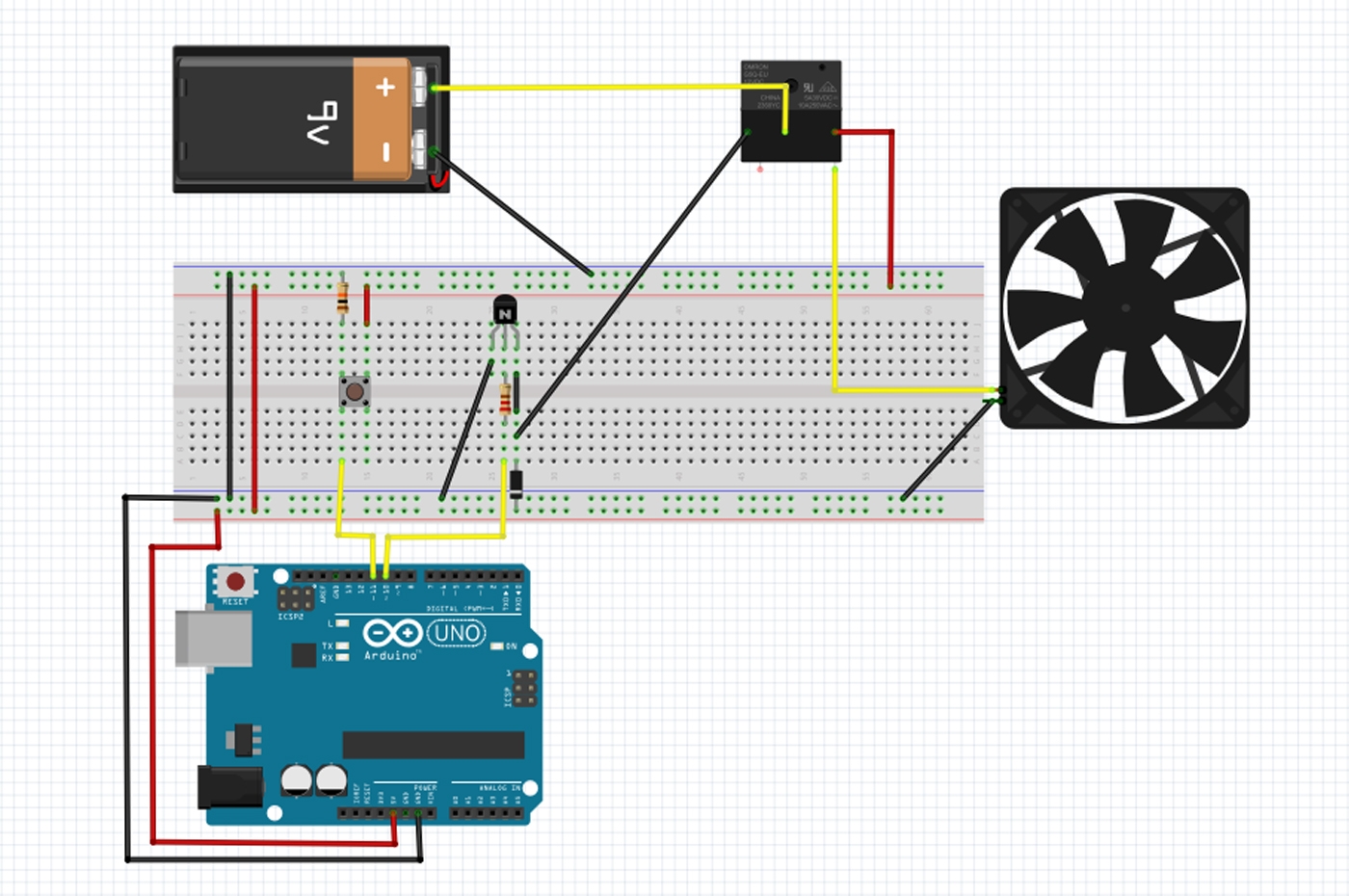

Veja, na imagem abaixo, o esquema do circuito criado para ser utilizado na breadboard:

O código desta etapa é muito simples.

Vamos começar por declarar duas constantes para definir as portas usadas pela botão de ligar / desligar e pelo relé que gere o funcionamento da ventoinha. Por fim, declaramos uma variável booleana que nos indica se a ventoinha está em funcionamento ou não.

No void setup() definimos os modos de entrada/saída das portas utilizadas por meio da função pinMode e garantimos que a ventoinha esteja desligada.

No bloco de código void loop(), realizamos a leitura do sinal do botão e, com base nessa leitura, procedemos à ativação ou desativação da ventoinha.

Alcançamos assim, com sucesso, a automação da ventilação nas diferentes divisões da casa. A utilização de circuitos com módulos de relé, em conjunto com a programação em Arduino, possibilitou a criação de um sistema eficiente e personalizável. Este sistema oferece aos utilizadores a capacidade de gerir a ventilação em cada área específica, representando não apenas um avanço técnico, mas também uma contribuição para a criação de ambientes internos mais confortáveis e controlados de maneira eficaz.
